Résistance interne d'une batterie - le facteur caché de la sécurité des batteries

Quelle est la signification de la résistance interne ?

Un facteur commun qui détermine une bonne batterie est sa résistance interne ; plus elle est faible, mieux c'est. La résistance interne peut être décrite simplement comme la résistance naturelle d'une batterie au flux d'électrons. Ce facteur est particulièrement important dans les domaines des batteries d'énergie telles que la batterie moto lifepo4.

Comment mesurer la résistance interne d'une batterie ?

Pour déterminer la résistance interne d'une batterie, il faut d'abord mesurer sa tension à vide à l'aide d'un voltmètre. Ensuite, vous fixez une charge de résistance connue sur la batterie et vous surveillez à nouveau la tension. Maintenant que vous avez obtenu ces mesures, il est temps de faire un peu de paperasserie.

En utilisant la formule I=VL/RL, calculez le courant à travers la charge. V représente la seconde tension que vous avez mesurée avec la charge connectée, et R représente la résistance de la charge.

Calculer la différence de tension en utilisant la tension initiale V et la tension de charge V.

La différence de tension est de VDiff = Vi - VL.

Diviser la différence de tension par le courant.

R = VDiff / I.

Le résultat final est la résistance interne de la batterie.

Comment la résistance interne affecte-t-elle les performances de la batterie ?

La résistance interne d'une batterie est un aspect vital qui influence son efficacité. Une résistance interne élevée peut provoquer des chutes de tension au niveau d'une charge, limiter le flux de courant et faire surchauffer la batterie.

La résistance interne d'une batterie varie entre la charge complète et l'épuisement et est également sensible à la température. Toutes ces variables combinées peuvent augmenter la résistance interne.

Qu'est-ce qui affecte la résistance interne d'une batterie ?

Influence de la conception structurelle

Le nombre, la taille et l'emplacement des cosses de la batterie influencent directement la résistance interne de la batterie dans la conception structurelle de la batterie, en plus du rivetage et du soudage des sections structurelles de la batterie elle-même.

La résistance interne de la batterie peut être diminuée jusqu'à un certain point en ajoutant des cosses. La résistance interne de la batterie est également influencée par l'emplacement des cosses. Lorsque les cosses sont placées à la tête de la cathode et de l'anode, la résistance interne d'une batterie emballée est la plus élevée.

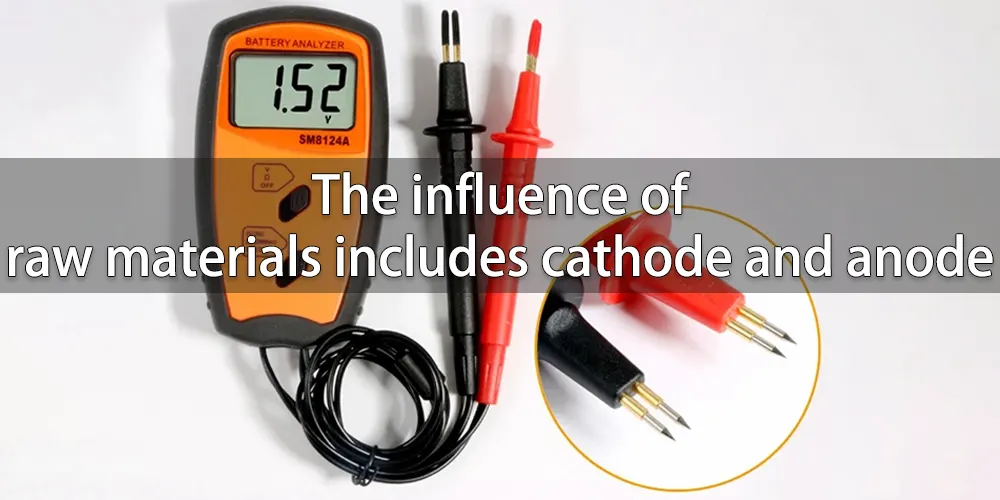

Matières premières

L'influence des matières premières comprend la cathode et l'anode, collecteur de courantséparateur, etc. Par exemple, les performances des batteries au lithium sont largement déterminées par la densité énergétique des matériaux d'anode qui stockent les ions lithium, tels que le lithium ternaire, le phosphate de fer lithié et d'autres matériaux d'électrodes positives.

La taille des pores du séparateur affecte le passage des ions lithium, et un bon passage des ions peut améliorer la conductivité et réduire l'impédance de la batterie.

Température

La température de fonctionnement des piles au lithium conventionnelles se situe entre -20° et 60°, mais d'une manière générale, les performances des piles au lithium diminuent lorsque la température est inférieure à 0°.

Cela est dû au fait que le mouvement des ions dans la batterie est plus lent à basse température, et que la résistance de transfert de charge et la résistance de la membrane SEI augmentent régulièrement à basse température.

Choisir la bonne batterie en fonction de la résistance interne

Une résistance interne plus élevée réduit l'efficacité et la capacité de la batterie, ce qui se traduit par des périodes de fonctionnement plus courtes et une production d'énergie plus faible.

Pour trouver une batterie avec une résistance interne plus faible, essayez d'en trouver une avec une capacité en Ah élevée ou une résistance plus élevée en Taux Ccar ils ont tendance à avoir de meilleures résistances internes.

En outre, vous pouvez également communiquer vos exigences en matière de résistance de la batterie directement au fabricant de la batterie et le laisser choisir les cellules appropriées pour votre pack de batterie personnalisé.

Tycorun énergiespécialiste de la fabrication de batteries lithium-ion, peut vous fournir des informations sur les spécifications de résistance interne des différentes cellules et les personnaliser.

Quelle est la relation entre le BMS et la résistance interne ?

Le système de gestion de la batterie calcule la résistance interne de la batterie en recueillant les informations relatives au courant et à la tension du bloc-batterie.

En général, le BMS effectue périodiquement une décharge de polarisation ou une décharge par impulsion sur le bloc-batterie, teste le bloc-batterie et calcule la résistance interne du bloc-batterie en mesurant le changement de tension du bloc-batterie au cours du processus de décharge.

D'une manière générale, la résistance interne d'une batterie est liée à la température, à l'état de charge et aux processus de chargement et de déchargement de la batterie.

Par conséquent, dans le BMS, il est également nécessaire de mesurer la température et l'état de charge de la batterie, et de corriger la résistance interne en fonction de la courbe caractéristique de la batterie, afin d'obtenir une valeur de résistance interne plus précise.

Quelle est la différence entre la FEM et la résistance interne ?

La FEM est la tension produite par une batterie ou d'autres sources électriques lorsqu'il n'y a pas de courant. La résistance interne est la résistance à l'intérieur d'une batterie qui limite le flux de courant. Elle provoque également des chutes de tension dans la batterie lorsqu'une charge est appliquée. En raison de la résistance interne de la batterie, la force électromotrice et la tension aux bornes de la batterie ne sont jamais identiques, car une certaine tension est perdue à travers la résistance interne.

Résistance interne des piles au lithium courantes

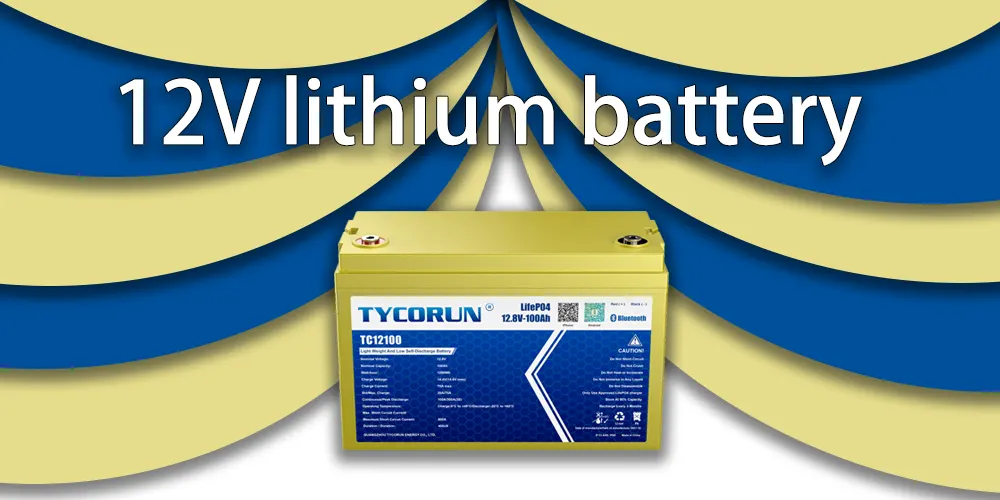

Batterie au lithium 12V
