Comment connecter une batterie au lithium à un onduleur : Guide complet étape par étape
Connecter une batterie au lithium à un onduleur peut sembler compliqué, mais c'est en fait assez simple une fois que l'on connaît les étapes. Comprendre comment connecter une batterie au lithium à un onduleur correctement est essentiel pour garantir que votre système électrique fonctionne efficacement et en toute sécurité. Le lien entre la batterie au lithium et l'onduleur est essentiel pour transformer l'énergie CC stockée en électricité CA utilisable, que vous installiez un système d'énergie solaire, une source d'énergie pour véhicule de loisirs ou une alimentation de secours à la maison.
Le raccordement correct d'une batterie au lithium à un onduleur permet également d'éviter un certain nombre de problèmes, notamment la surchauffe, les coupures de courant et même l'endommagement de l'appareil. Le processus consiste non seulement à connecter les câbles, mais aussi à s'assurer que la tension est correcte, que les précautions de sécurité sont respectées et que chaque connexion est parfaitement sécurisée.
Pour garantir la stabilité, l'efficacité et la durabilité du système que vous installez, cet article vous aidera à comprendre comment une batterie au lithium se connecte à un onduleur et quelles sont les procédures de sécurité à suivre.
Comprendre la batterie au lithium et l'onduleur
Il est essentiel de connaître l'utilité de chaque partie avant de déterminer comment connecter une batterie au lithium à un onduleur. L'énergie électrique en courant continu (CC) est stockée dans les piles au lithium et les onduleurs transforment le courant continu en courant alternatif (CA) qui peut alimenter les systèmes d'énergie solaire ou d'autres appareils ménagers. L'énergie des piles au lithium ne peut pas être utilisée à son plein potentiel sans un onduleur.
Lors de la connexion d'une batterie au lithium à un onduleur, il est essentiel de comprendre les spécifications des deux appareils. Alors que l'onduleur a des limites de tension d'entrée et de puissance de sortie qui doivent être ajustées, chaque batterie a une capacité et une tension uniques. Outre une diminution des performances, l'incompatibilité entre les deux peut également nuire au système.
Il sera plus facile de suivre les instructions pour connecter efficacement et en toute sécurité une batterie au lithium à un onduleur si vous connaissez la relation fondamentale entre les deux appareils. Avant de commencer à installer ou à connecter un système d'alimentation basé sur une batterie au lithium, cette compréhension fondamentale sert de pierre angulaire.
Pourquoi utiliser des piles au lithium avec un onduleur ?
De nombreuses personnes souhaitent savoir comment connecter une batterie au lithium à un onduleur, car cette combinaison s'est avérée plus efficace et plus durable que les systèmes de batteries traditionnels. Grâce à leur densité énergétique élevée, les batteries au lithium peuvent contenir plus d'énergie dans un boîtier plus petit. L'onduleur peut fonctionner de manière plus régulière, car il reçoit une énergie constante, sans chute de tension brutale.
En pratique, la connexion de batteries au lithium à des onduleurs présente l'avantage d'une charge plus rapide et d'un meilleur rendement de conversion de l'énergie. Les batteries au lithium ont également un faible taux d'autodécharge, ce qui garantit que l'énergie stockée n'est pas gaspillée. Comme elles ne contiennent pas de plomb et que leur cycle de recharge est beaucoup plus long, ce type de batterie est également plus respectueux de l'environnement.
Par conséquent, savoir comment connecter une batterie au lithium à un onduleur ne se limite pas à savoir comment connecter deux appareils ; il faut également savoir pourquoi cette combinaison est la meilleure option pour les systèmes d'alimentation contemporains, qu'ils soient utilisés pour des appareils portables de grande puissance, des systèmes d'alimentation de secours à domicile ou des panneaux solaires.
Préparation et sécurité avant de connecter une batterie au lithium à un onduleur
Lorsque l'on commence à connecter une batterie au lithium à un onduleur, il est essentiel de savoir que la première étape du processus d'installation est la préparation. De nombreuses personnes connectent fréquemment les câbles sans vérifier la compatibilité et l'état des appareils, alors qu'une erreur, même mineure, peut avoir des conséquences fatales. Avec une préparation minutieuse, vous pouvez connecter une batterie au lithium à un onduleur de manière sûre, efficace et permanente. Voici quelques points importants à prendre en compte avant de commencer la connexion :
- Vérifiez la compatibilité de la tension : assurez-vous que la tension de la batterie correspond à celle de l'entrée de l'onduleur (par exemple, une batterie de 12 V et un onduleur de 12 V). L'onduleur risque de mal fonctionner ou de tomber en panne en raison d'une incompatibilité de tension.
- Utiliser des câbles de haute qualité et de taille appropriée : le choix du bon câble est crucial pour connecter une batterie au lithium à un onduleur. Les câbles trop petits peuvent provoquer des courts-circuits et des surchauffes. Choisissez des câbles dont la taille est adaptée au courant de sortie de la batterie.
- Ajoutez un fusible ou un disjoncteur de protection : placez un fusible entre l'onduleur et la batterie pour éviter les dommages causés par les courts-circuits ou les surtensions inattendues.
- Utilisez un équipement de protection individuelle : portez toujours des lunettes de sécurité et des gants lorsque vous connectez une batterie au lithium à un onduleur, afin d'éviter tout contact direct avec les bornes ou les étincelles électriques.
- Coupez toutes les sources d'alimentation avant de procéder au branchement : les câbles ne doivent jamais être branchés lorsque l'onduleur est en fonctionnement. Cela pourrait endommager le système et provoquer des étincelles électriques.
- Veillez à la polarité des câbles : assurez-vous que les câbles marqués "positif" et "négatif" ne sont pas inversés. Les erreurs de polarité peuvent endommager la batterie et l'onduleur et provoquer des courts-circuits.
- Choisissez un emplacement bien ventilé : placez-le dans un endroit où la circulation d'air est suffisante pour permettre à la chaleur produite de s'échapper de manière appropriée.
Guide étape par étape : Comment connecter une batterie au lithium à un onduleur
Voici quelques étapes pratiques qui vous aideront à comprendre comment connecter une batterie au lithium à un onduleur de manière sûre et efficace. Bien que cette procédure semble simple, chaque étape est cruciale pour garantir une alimentation électrique régulière sans endommager l'appareil. Assurez-vous que tous les outils et composants sont prêts avant de commencer.
- Éteignez d'abord toutes les sources d'énergie : assurez-vous que la batterie et l'onduleur sont éteints avant de procéder. Afin d'éviter les étincelles électriques ou les courts-circuits, il s'agit de l'étape la plus cruciale de la connexion d'une batterie au lithium à un onduleur.
- Identifiez les bornes positives et négatives : vérifiez les symboles (+) et (-) sur l'onduleur et la pile au lithium. Toute erreur à ce niveau peut nuire à l'ensemble du système. Lors de la connexion d'une batterie au lithium à un onduleur, veillez à toujours respecter la polarité des câbles.
- Attachez d'abord le câble positif : attachez le câble positif de la batterie à la borne positive de l'onduleur. Pour éviter toute surchauffe, utilisez un câble dont la taille est adaptée à la capacité du courant.
- Vérifiez chaque connexion : assurez-vous que les câbles ne sont pas lâches ou confus avant de mettre le système sous tension. Cette étape est cruciale pour s'assurer que la batterie au lithium est correctement connectée à l'onduleur.
- Testez l'onduleur après l'avoir mis en marche : vérifiez l'indicateur de puissance et mettez l'onduleur en marche une fois que tout est installé. La connexion réussie de la batterie au lithium à l'onduleur est indiquée par le fait que l'onduleur s'allume normalement. Pour confirmer que le flux d'énergie est régulier, vous pouvez effectuer des tests supplémentaires en connectant une petite charge électrique.

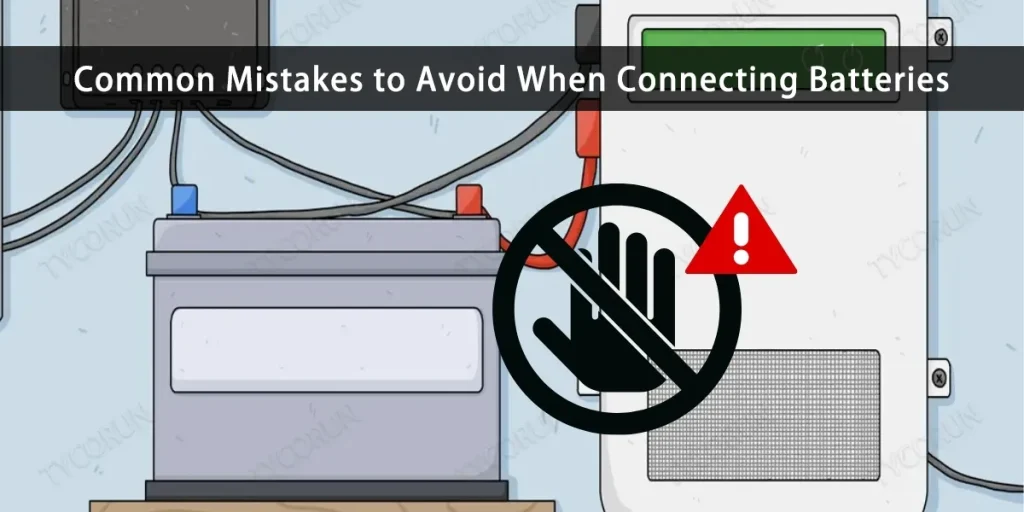

Erreurs courantes à éviter lors de la connexion des batteries
Dans la pratique de la connexion d'une batterie au lithium à un onduleur, même des erreurs mineures peuvent affecter de manière significative la durée de vie et les performances de l'appareil. Les aspects techniques de la connexion sont souvent négligés par les utilisateurs, mais c'est pourtant là que réside le danger. Connaître ces erreurs typiques peut vous aider à prévenir les dommages et à garantir un fonctionnement efficace et sûr du système.
- Connexion des câbles avec une polarité incorrecte
C'est l'erreur la plus fréquente commise lors du raccordement d'un onduleur à une batterie au lithium. L'inversion des câbles positif et négatif peut provoquer un court-circuit grave qui endommage l'onduleur et rend éventuellement la batterie inutilisable. Avant de serrer les bornes, assurez-vous que les signes (+) et (-) sont en bon état. - Utilisation de câbles de mauvaise taille
Des câbles trop petits entraînent une résistance élevée, ce qui fait surchauffer le système et coupe le courant. Pour garantir un flux constant d'électricité lors de la connexion d'une batterie au lithium à un onduleur, utilisez des câbles ayant une capacité de courant appropriée. - Défaut d'installation d'un fusible ou d'un disjoncteur de protection
Bien que l'installation d'un fusible soit cruciale pour prévenir les dommages causés par les surtensions, de nombreuses personnes oublient de le faire. Dans un système qui relie une batterie au lithium à un onduleur, les fusibles constituent le principal dispositif de sécurité. - Ignorer la température de travail et la ventilation
Il n'est pas recommandé de conserver les piles au lithium dans des endroits fermés sans ventilation adéquate. La surchauffe peut réduire la durée de vie de la batterie et diminuer l'efficacité de l'onduleur. - Ignorer le système de gestion de la batterie (BMS)
Pour éviter la surcharge, la décharge excessive et la surchauffe des cellules individuelles, il est essentiel de s'assurer qu'une batterie au lithium est équipée d'un BMS avant de la connecter à un onduleur.
Vous pouvez également lire surcharge de la batterie pour en savoir plus
Test et contrôle de la connexion
Après avoir suivi les instructions de connexion d'une batterie au lithium à un onduleur, il est nécessaire de procéder à des essais et à une surveillance pour s'assurer que le système fonctionne correctement. Cette phase est essentielle pour garantir que l'appareil fonctionne comme prévu, que toutes les connexions sont sûres et que l'alimentation est régulière. Voici les étapes à suivre :
- Utiliser un multimètre pour vérifier la tension : mesurer la tension de sortie de la batterie et de l'onduleur à l'aide d'un multimètre. Ce contrôle est important lors de la connexion d'une batterie au lithium à un onduleur, car il permet de déterminer si la connexion est stable et conforme aux spécifications.
Vous pouvez également lire comment vérifier la tension de la batterie à l'aide d'un multimètre pour en savoir plus - Assurez-vous qu'aucune connexion n'est desserrée : vérifiez à nouveau toutes les bornes si les résultats de la mesure indiquent une tension anormale. Des connexions desserrées peuvent entraîner des coupures de courant et des risques de surchauffe.
- Allumez l'onduleur et surveillez l'indicateur de puissance : une fois que toutes les connexions sont sécurisées, allumez l'onduleur. Assurez-vous qu'il n'y a pas d'indicateurs d'avertissement, tels que des voyants d'erreur, des bourdonnements ou une surchauffe. Cela garantit que la pile au lithium et l'onduleur ont été correctement connectés.
- Commencez par une faible charge : branchez des ventilateurs, des lampes ou d'autres petits appareils électriques pour vous assurer que l'onduleur peut alimenter la charge en continu. Ce test simple permet de s'assurer que le courant circule de manière constante.
- Contrôler régulièrement les performances du système : surveiller capacité de la batterieLes piles au lithium sont surveillées régulièrement, ainsi que la tension et la température, sur le long terme. Cette surveillance est cruciale pour maintenir l'efficacité et la sécurité de la connexion d'une batterie au lithium à un onduleur.
Conseils d'entretien pour une performance durable
Après avoir compris comment connecter une batterie au lithium à un onduleur, l'étape suivante consiste à garantir la durabilité et les performances optimales du système. La compatibilité technique n'est qu'un aspect de la connexion entre la batterie et l'onduleur ; un autre aspect consiste à garantir la stabilité du système dans le temps. En cas de négligence, non seulement les performances de la batterie s'en ressentiront, mais cela peut également entraîner des risques graves tels que des courts-circuits ou une surchauffe.
Pour garantir la sécurité après le raccordement d'une batterie au lithium à un onduleur, il convient de tenir compte des points suivants :
- Utilisez des câbles de haute qualité conformes aux spécifications. Des câbles trop petits peuvent réduire la durée de vie du système et produire une chaleur excessive.
- Veillez à une bonne ventilation. Une mauvaise ventilation dans un système peut augmenter les températures de fonctionnement de l'onduleur et de la batterie, ce qui finit par réduire l'efficacité.
- Évitez tout contact avec l'eau ou l'humidité. En raison de leur extrême sensibilité à l'humidité, les piles au lithium peuvent se corroder ou présenter des problèmes de circuit.
- Vérifiez régulièrement les connexions et les performances de l'onduleur. Des inspections fréquentes permettent de détecter rapidement les problèmes éventuels avant qu'ils ne causent des dommages importants.
- Utiliser un BMS fiable (Système de gestion de la batterie). Pour maintenir la sécurité lors d'une utilisation prolongée, le BMS aide à contrôler la tension, la température et le courant.
Le maintien de tous ces aspects de sécurité garantit non seulement le succès de la connexion d'une batterie au lithium à un onduleur, mais prolonge également la durée de vie de la batterie et de l'onduleur. Pour obtenir des performances optimales, TYCORUN fournit des solutions de batteries au lithium haut de gamme avec un système de sécurité multicouche qui garantit une connexion plus sûre, plus fiable et plus efficace avec l'onduleur en toutes circonstances.
Conclusion
En conclusion, bien que la connexion d'une batterie au lithium à un onduleur puisse sembler difficile à première vue, elle est en fait simple si l'on connaît les étapes et les idées fondamentales. Comprendre comment connecter une batterie au lithium à un onduleur ne se limite pas à raccorder des câbles ; il s'agit également de créer un système d'alimentation efficace, sûr et durable.
Les piles au lithium et les onduleurs fonctionnent ensemble pour créer une source d'énergie fiable et économe en énergie qui peut être utilisée à des fins diverses, des applications industrielles aux habitations et aux systèmes d'énergie solaire.
Sans avoir à vous soucier de risques tels que les courts-circuits, la surchauffe ou la baisse d'efficacité, vous pouvez optimiser les performances de votre système d'alimentation en suivant les bonnes procédures, en faisant attention à la compatibilité des tensions et en veillant à ce que chaque connexion soit sécurisée.
FAQS
Ai-je besoin d'un onduleur spécial pour les batteries au lithium ?
Idéalement, oui. Les onduleurs spéciaux pour les batteries au lithium ont des réglages de tension et une protection plus précis, de sorte que les batteries fonctionnent plus efficacement et sont moins exposées au risque de surcharge ou de décharge excessive.
12v AC ou DC
Une batterie au lithium de 100Ah peut-elle faire fonctionner un onduleur de 2000W ?
Oui, mais seulement pour une courte durée. Une batterie 12V 100Ah (environ 1200Wh) peut faire fonctionner un onduleur de 2000W pendant environ 30-40 minutes, en fonction de la charge et de l'efficacité du système.
De quelle taille de batterie lithium ai-je besoin pour faire fonctionner un onduleur de 2000W ?
Utilisez au moins une batterie 12V 200Ah ou 24V 100Ah pour que l'onduleur 2000W puisse fonctionner de manière stable pendant environ une heure. La capacité peut être ajustée en fonction de l'autonomie et de la charge souhaitées.
